Электродвигатель АИР 355 М8
Трёхфазный асинхронный электродвигатель АИР 355 М8: 160 кВт, 750 об/мин, 380 В. Ниже — характеристики, аналоги и габаритные размеры исполнений IM1081/IM2081.
Технические характеристики электродвигателя АИР 355 М8
| Двигатель | Мощность, кВт | Номинальная частота вращения, об/мин | КПД, % | Cos φ | Номинальный ток при 380В, А | Номинальный крутящий момент, Н·м | Iпуск/ Iном | Мпуск/ Мном | Ммакс/ Мном | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| АИР355М8 * | 160 | 740 | 93,7 | 0,82 | 316 | 2065 | 6,4 | 1,8 | 2,0 | 2000 |
| А355SMB8 | 160 | 743 | 95,1 | 0,81 | 317 | 2057 | 6,7 | 1,5 | 2,4 | 1635 |
Значения разных производителей/исполнений могут отличаться; более точные данные — по каталогу производителя.

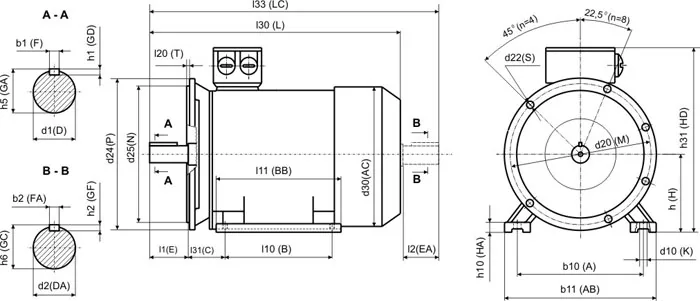

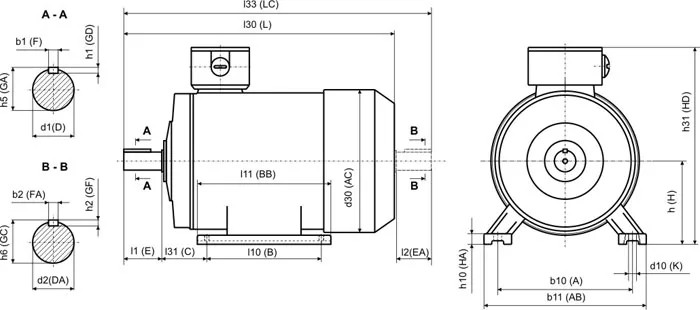

Габаритные, установочные и присоединительные размеры электродвигателя АИР 355 М8
| Двигатель | Габаритные размеры | Установочные и присоединительные размеры, мм | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| l30 | l33 | h31 | d30 | b10 | l10 | l31 | d1 | d2 | l1 | l2 | b1 | b2 | h5 | h6 | h1 | h2 | h | h10 | d10 | d20 | d25 | d24 | l20 | d22 | l21 | |
| L | LC | HD | AC | A | B | C | D | DA | E | EA | F | FA | GA | GC | GD | GF | H | HA | K | M | N | P | T | S | LA | |
| АИР355М8 * | 1525 | --- | 1010 | 730 | 610 | 560 | 254 | 100 | --- | 210 | --- | 28 | --- | 106 | --- | 16 | --- | 355 | 52 | 28 | 740 | 680 | 800 | 6 | 24 | 25 |
| А355SMB8 | 1515 | 1725 | 940 | 730 | 610 | 500/560 | 254 | 100 | 90 | 210 | 170 | 28 | 25 | 106 | 95 | 16 | 14 | 355 | 55 | 28 | 740 | 680 | 800 | 6 | 24 | 25 |
Примечание: габаритные размеры l30, l33, h31 и установочно-присоединительные размеры у разных производителей могут различаться.
